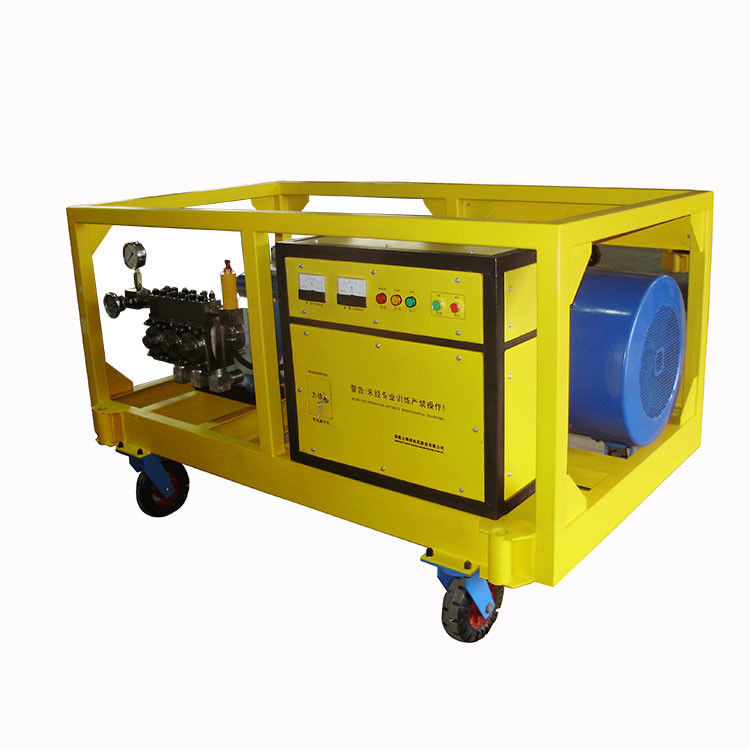

ATEX Zone 2 Yüksek Basınçlı Su Jeti Sistemi, DNV 2.7.1 Kaldırma Çerçevesi Patlama Korumalı

• Yapı:

Ana parçaları şunlardır: üçlü yüksek basınçlı ters pompa, elektrikli motor, su tankı, giriş su hortumu ve temizlik aksesuarı, elektrikli kontrol dolabı.

• Elektrikli motor: 3 fazlı 4 kutuplu asinkron motorlar kullanıyoruz ve ayrıca müşterinin isteğine göre 60HZ model farklı voltaj, patlama geçirmez veya frekanslı elektrikli motor kullanıyoruz.
• Elektrikli kontrol dolabı: ana işlevi başlatmak, durdurmak ve faz arızası ve aşırı şarj korumaktır.Şu anki başlatmanın zararını azaltmak için.Transformör kablo koparma rezervi 65% kablo sonundan, müşteriler kendi durumlarına göre güç ayarlayabilirsiniz.

• Triplex yüksek basınçlı ters pompa: Bu triplex piston pompasıdır ve çalışma prensibi ve bakım için lütfen yüksek basınçlı pompanın kullanım kılavuzuna bakın.
• Su tankı: Su tankı su depolama ve filtreleme cihazıdır.Suyu yüksek basınçlı pompanın yerine koymalısınız., giriş boru hattındaki havayı dışlamak için.

4Temizlik aksesuarları: Temizlik aksesuarlarının birçok türü vardır; müşteri isteğine göre uyumlu olmalıdır.püskürtme tabancaları, vb.

Yüksek basınçlı hortumlar, yıkama makinesinin en güvenli parçalarıdır; destek ürünlerini kullanmalıdır. Kullanmadan önce kontrol edilmelidir ve bazı aşınma parçaları varsa değiştirilmelidir.Döşemeyi tamir ettim.Kaybetme durumunda.

Yüksek basınçlı borular genellikle sabit bir yerde, paslanmaz çelikten ekstra yüksek basınçlı yapılır ve sabit bir boru şeklinde kurulur.Sınır valfi ve küre valfi ile eşleşmeli., ve kontrol kutusu.

Ayak kontrol valfi boru hatlarında, konteynerlerde, çimento fabrikasının döner fırında, bazen çift silahlı anahtar valfi işleyişinde kullanılır.Döner nozelSu jet değişikliğinin kontrolünü gerçekleştirmek için ayak kontrol valfini kullanmalıdır.

püskürtme tabancası, pompanın enerji değiştirme parçalarıdır. Güvenliği göz önünde bulundurmak için, genellikle, bir püskürtme tabancası, yani bir püskürtme borusu vardır.ve yüksek basınçlı pompa boşaltmak.

Standart ve özel yüksek basınçlı Hidro Lazer üniteleri Tritan triplex veya quintuplex pompalarıyla üretilir.Quintuplex ve triplex pompaları, üç veya beş pistonla yapılandırılmış pozitif kayma pompalarıdırYüksek basınçlı su patlatma ve su fışkırtma operasyonlarında kullanılan yüksek basınçlı su pompaları.

Bu hidro lazer yüksek basınçlı su pompaları elektrikli motor, dizel veya benzinli motor ile çalıştırılabilir..

İsteğe bağlı ekipman:
Hidro atış tabancası - Tamamen paslanmaz çelikten yapılmış.
Jet ipuçları - Paslanmaz çelik: İki (2) düz yuvarlak desen veya iki (2) düz fan desen.
Serbest bırakma ölçer.
Yardım Valfi - Paslanmaz çelik yapısı ve ayarlanabilir.
Çıkarma hortumu - 50 ft bölüm

Birimler kamyonlara, römorklara veya kaydırmalara monte edilir.

Özel temizlik gereksinimlerine uyarlanmak için çeşitli aksesuarlar mevcuttur. hortumlar, temizlik tabancaları, jet temizlik başları: Tek delik, çok delikli, düz fan, kendi kendine hareket eden

Bir çok temizlik uygulamasını yerine getir:
Su Jetleme, Su Kimyasal Temizleme, Su Kum Temizleme, Su Enerjisi Kanalizasyon Temizleme ve Çöpeleme

Bir Hidro Lazer ile hızlı, verimli ve ucuz bir şekilde çıkarılabilen malzeme: Boya, Yağ, Çamur, Çamur, dökümlerden gelen çekirdek kum, Keramik kalıntıları, Asfalt, Hidrokarbon kalıntıları, Asit kalıntıları, Mineral birikimi, Pas, Deniz büyümesi, polimerize malzeme, Lateks,Çelikten ölçek, Petrol, Kimyasal Kalıntılar ve daha fazlası...

Makine esas olarak yüksek basınçlı bir pompa, güç santrali ve temizlik aksesuarlarından oluşur.

1, yüksek basınçlı ters pompa:

Bu tür pompa, yatay üçlü piston pompası olarak, iki parçaya ayrılabilen elektrikli motorla çalıştırılır: güç ucu ve sıvı ucu.

• Güç ucu (resim 1)

Bu parça kemer katranı kranı ve bağlantı çubuğundan oluşur. Kemerin ve kemer katranının döndürülmesiyle elektrik motoru hızını azaltır ve kranı döndürür.Daha sonra makara bağlantı mekanizması dönme hareketini düz bir karşılıklı hareket haline dönüştürür.

(2) Sıvı uç (resim 2)

Bu parça, piston takımından, yüksek basınçlı silindirden ve pompa gövdesinden, giriş ve çıkış su valfinden oluşur.bağlantı çubuğu ters hareket yapmak için piston sürüklerSüpürme vuruşunda, silindir gövdesinin iç kapasitesi şişer, su çıkış valfi kapanır ve kısmi vakum oluşur.Atmosfer basıncının etkisiyle birlikte, hareket ortamı giriş valfinden yüksek basınçlı silindir içine zorlanır.Plunger piston pompa gövdesine çıkış su valfinden hareket ortamı sıkıştırır, ve basınç düzenleyici vana, daha sonra yüksek basınçlı tüp ulaşımları ile yüksek basınçlı su formları direnci ile püskürtme tabancası.

Pompanın sağ tarafında bulunan yardım valfi (resim 3) sistemi aşırı basınçtan korumak için tasarlanmıştır.
