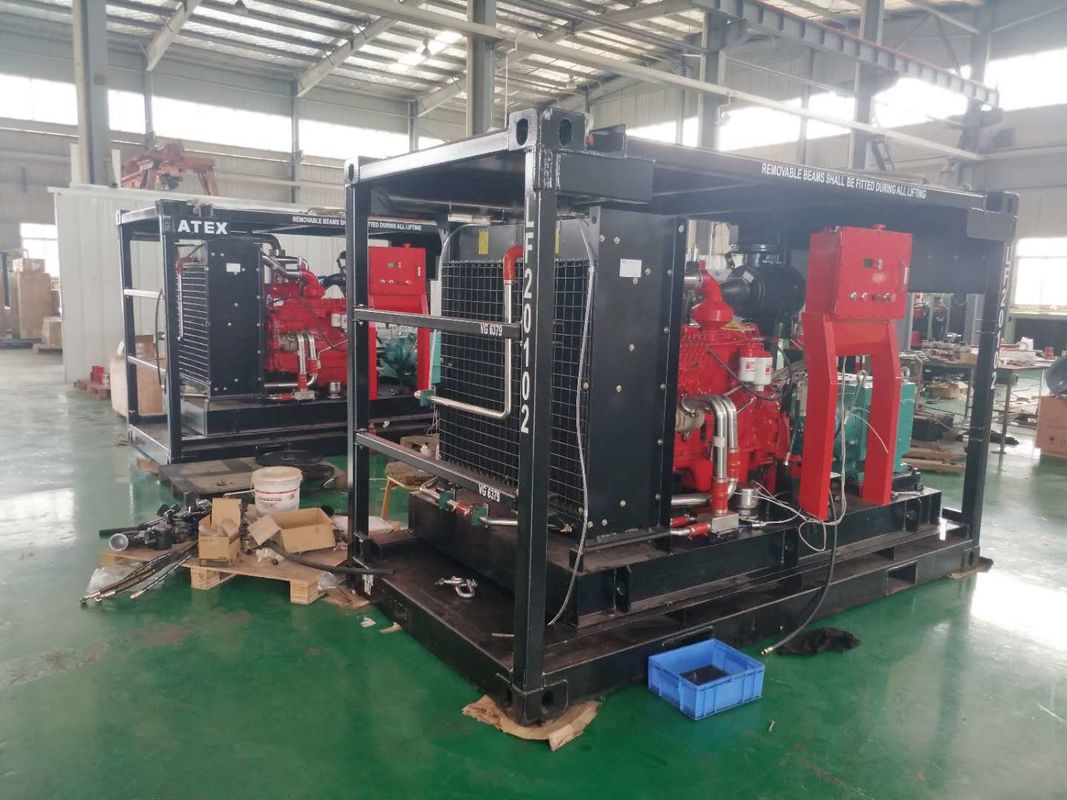

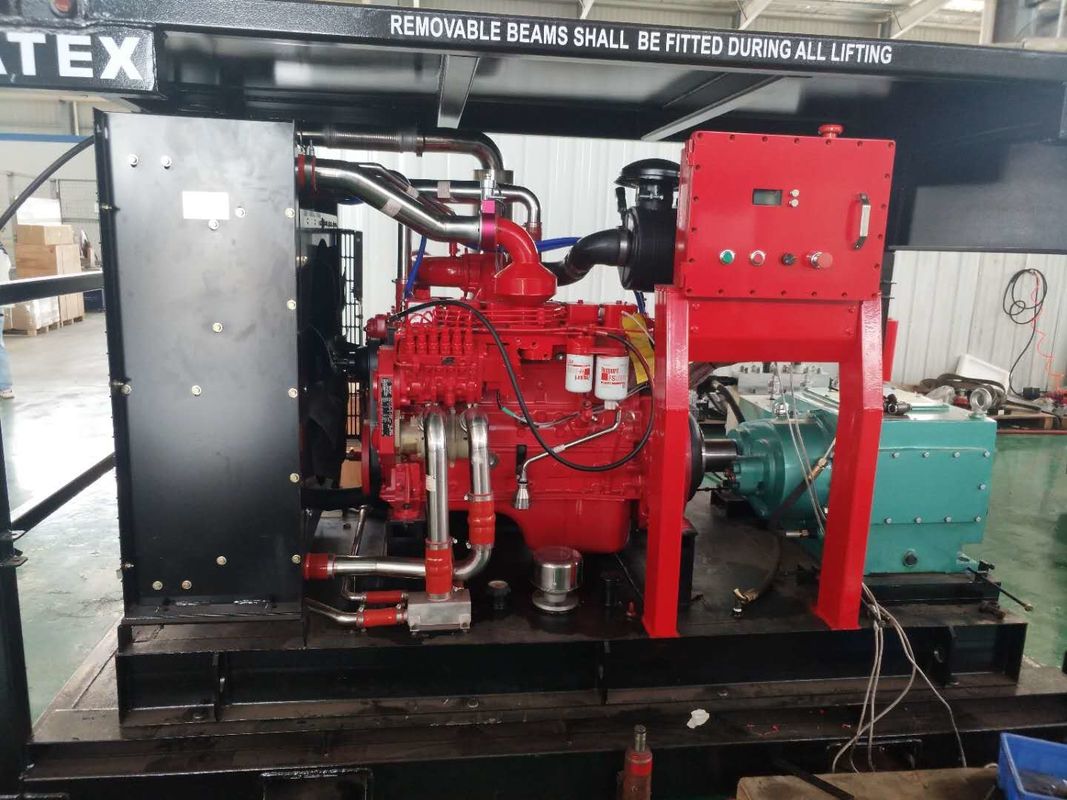

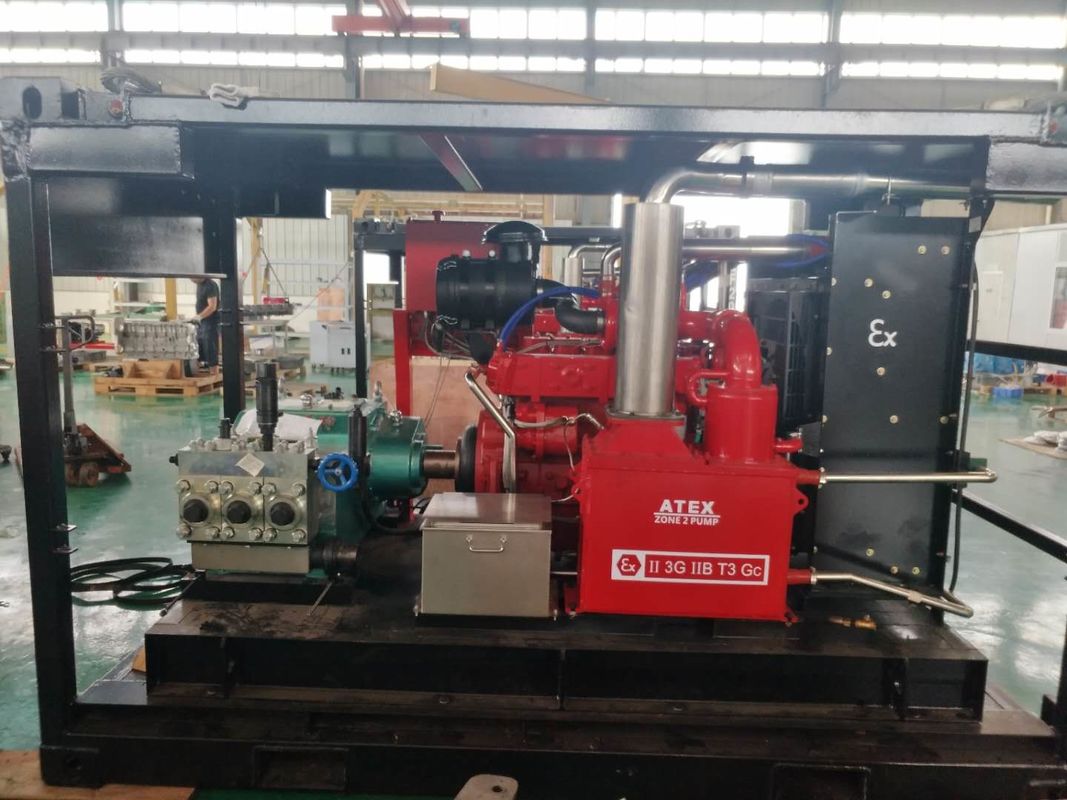

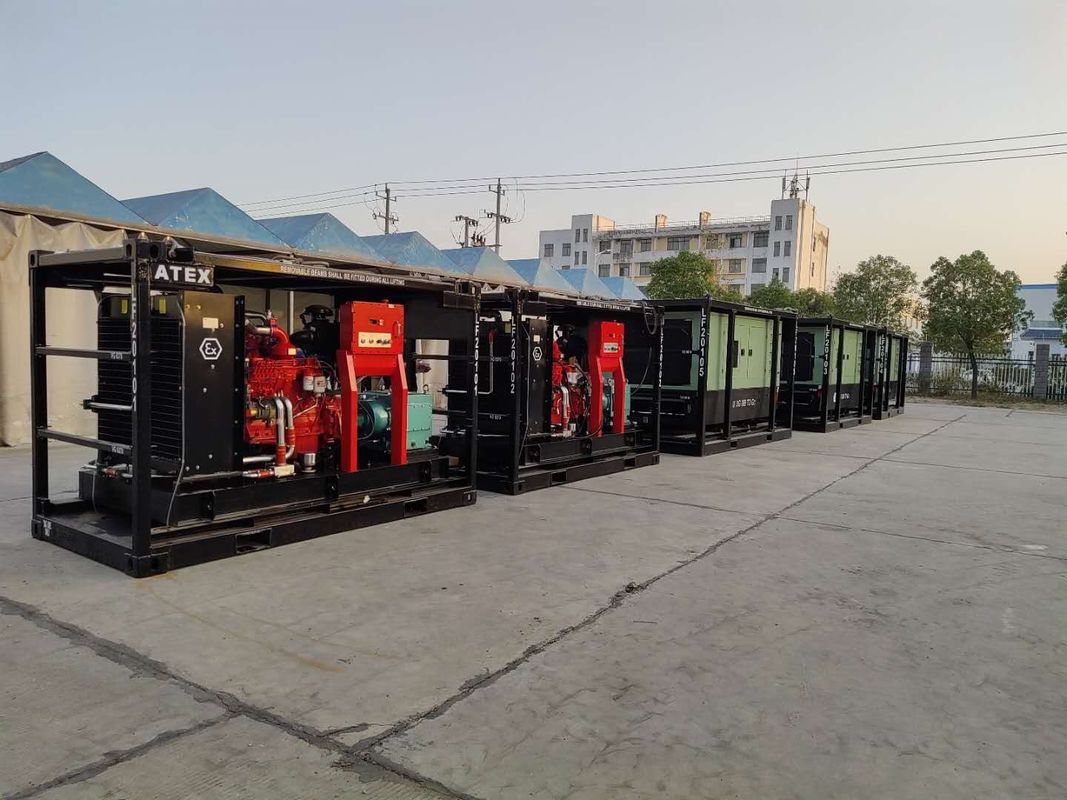

132KW ATEX Bölge 2 DNV Kaldırma Çerçeveli Yüksek Basınçlı Su Jeti Pompası Patlama Korumalı Yüksek Basınç Pompası Ünitesi
Detaylar:
1. Güç ucu krank mili muhafazası, dökme demirden yapılmıştır. Alüminyum alaşımından daha güçlüdür.
2. Çapraz kafa, Babbitt sert alaşımından yapılmıştır. Endüstriyel tasarım için uzun bir çalışma ömrüne sahiptir.
3.Hidrolik son pompa kafası sert alaşım 40Cr'den yapılmıştır. Temizlik işleri için sürekli çalışabilir.
4. Tüm hidrolik uçlar, kolay sökülecek şekilde tasarlanmıştır, bu nedenle parçalar kırıldığında düzeltilmesi kolaydır.
5. Bazı dış mekan kullanım amaçları için, onu dizel motor veya benzinli motorla çalıştırabiliriz.
132KW ATEX Bölge 2 DNV Kaldırma Çerçeveli Yüksek Basınçlı Su Jeti Pompası Patlama Korumalı Yüksek Basınç Pompası Ünitesi
Aşağıdaki gibi özellikler:
| MODEL | BASINÇ | SU AKIŞI | GÜÇ | Piston Çapı | FELÇ |
| Çubuk | L/dak | kw | mm | mm | |
| LF-400/17 | 170 | 400 | 132 | 70 | 70 |
| LF-317/22 | 220 | 317 | 132 | 62 | 70 |
| LF-250/28 | 280 | 250 | 132 | 55 | 70 |
| LF-220/30 | 300 | 220 | 132 | 52 | 70 |
| LF-190/36 | 360 | 190 | 132 | 48 | 70 |
| LF-160/43 | 430 | 160 | 132 | 44 | 70 |
| LF-132/52 | 520 | 132 | 132 | 40 | 70 |
| LF-120/58 | 580 | 120 | 132 | 38 | 70 |
| LF-107/63 | 630 | 107 | 132 | 36 | 70 |
| LF-95/70 | 700 | 95 | 132 | 34 | 70 |
| LF-74/90 | 900 | 74 | 132 | 30 | 70 |
| LF-65/100 | 1000 | 65 | 132 | 28 | 70 |
| LF-56/120 | 1200 | 56 | 132 | 26 | 70 |
Yüksek Basınçlı Temizlik için 70Mpa 10000psi Patlamaya Dayanıklı Su PompasıÜrün Açıklaması
Makine esas olarak yüksek basınçlı pistonlu pompa, elektrik santrali ve temizleme aksesuarlarından oluşmaktadır.
1, yüksek basınçlı pistonlu pompa:
Bu tür bir pompa, yatay bir tripleks dalgıç pompa olarak, iki kısma ayrılabilen elektrik motoruyla tahrik edilir: güç ucu ve akışkan ucu.
Bu parça, kayışlı kasnak krank mili ve biyel kolundan oluşur.Kayış ve kayış kasnağının dönmesiyle elektrik motoru hızı düşürür ve krank milini dönmeye zorlar.Daha sonra krank baklası mekanizması dönme hareketini düz ileri geri harekete dönüştürür.
(2) Akışkan tarafı (resim 2)
Bu parça piston takımı, yüksek basınç silindiri ve pompa gövdesi, giriş ve çıkış su vanasından oluşur.Gövde gövdesine sabitlenmiş yüksek basınçlı silindirde, biyel kolu, silindirin iç hacminin periyodik olarak değişmesini sağlayan ileri geri hareket yapmak için pistonu çalıştırır.Emme zamanında silindir gövdesinin iç kapasitesi şişer, su çıkış valfi kapanır ve kısmi vakum oluşturur.Atmosferik basıncın etkisiyle birlikte tahrik ortamı, giriş valfinden yüksek basınçlı silindire zorlanır.Tahliye darbesindeyken, giriş suyu valfi kapanır.Dalgıç piston, çalıştırma ortamını çıkış su vanasından pompa gövdesine ve basınç düzenleme vanasına, ardından direnci yüksek basınçlı suyun oluşturduğu yüksek basınçlı boru girişleri püskürtme tabancasına sıkıştırır.
Pompanın sağ tarafında bulunan tahliye vanası (resim 3), sistemi aşırı basınca karşı korumak için tasarlanmıştır.
